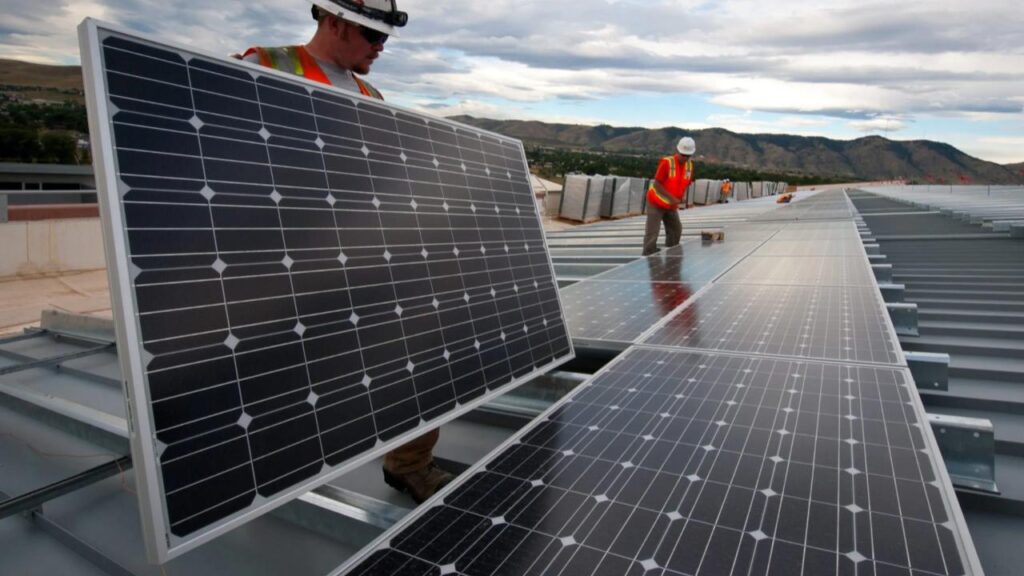

NBR 16690: como instalar um painel solar corretamente

O mercado de energia solar não para de crescer no Brasil. De janeiro a novembro, a potência de geração de energia elétrica no Brasil foi ampliada em 6.751 megawatts (MW), com 118 novas usinas. Delas, 53 eram centrais solares. Se sua empresa trabalha com a instalação de painéis fotovoltaicos, precisa saber tudo o que a NBR 16690 diz para oferecer um serviço de qualidade e segurança.

Neste texto, você entenderá como instalar um painel fotovoltaico seguindo todas as recomendações da NBR 16690. Continue a leitura:

O que é a NBR 16690?

A norma brasileira regulamentadora (NBR) 16690 é a que aborda as regras para projetos de instalações elétricas de arranjos fotovoltaicos, como aterramento e proteção contra surtos. Aplica-se principalmente para sistemas de maior porte, acima de 100 Wp ou 35 V CC.

A NBR 16690 foi desenvolvida pela Comissão de Estudos (CE) 003:064.10, da Associação Brasileira de Normas Técnicas (ABNT), responsável pelas normas de instalações elétricas de baixa tensão.

Terminologia

Embora o mercado utilize termos como “placa” ou “painel fotovoltaico”, a NBR 16690 estabelece que o termo correto é “módulo fotovoltaico”. Já o conjunto desses módulos fotovoltaicos, incluindo a estrutura de suporte, é chamado “arranjo fotovoltaico”.

Aqui no blog, utilizamos os termos “painel fotovoltaico” e “painel solar”para facilitar a compreensão — a maioria dos clientes utiliza essa mesma terminologia. Porém, para a compreensão dos documentos e normas, os termos oficiais são “módulo” para o painel e “arranjo” para as strings.

Pontos da NBR 16690 que sua empresa precisa conhecer

Veja quais as principais regras que a norma traz para quem trabalha com instalação de painéis solares.

Escopo e definições fundamentais

A NBR 16690 abrange todas as partes do arranjo fotovoltaico, desde as células até o ponto de conexão com a unidade de condicionamento de potência. Porém, não inclui os dispositivos de armazenamento de energia ou as cargas.

Uma exceção é a abordagem de disposições relativas a unidades de condicionamento de potência e baterias, mas apenas quando a segurança das instalações do arranjo fotovoltaico está envolvida. A norma também inclui a interligação de pequenas unidades de condicionamento de potência em corrente contínua para conexão a um ou dois módulos fotovoltaicos.

Proteção contra choques e sobretensões

Sistemas fotovoltaicos frequentemente operam com tensões elevadas em corrente contínua (CC), o que representa um risco significativo. Portanto, segurança é essencial para o técnico e, principalmente, para o cliente.

A NBR 16690 traz especificações para proteger o sistema, principalmente contra choques elétricos e sobretensões. Um exemplo é a instalação de dispositivos de proteção contra surtos (DPS), tanto no lado de corrente contínua quanto da alternada (CA), para salvaguardar os equipamentos e a integridade da instalação.

A norma recomenda que o DPS seja instalado o mais próximo possível do inversor e, em sistemas com longas distâncias de cabeamento, também próximo aos módulos.

Proteção contra sobrecorrentes

A proteção contra sobrecorrente é obrigatória:

• quando a corrente total do arranjo excede a corrente reversa suportável pelo módulo;
• se houver mais de duas strings em paralelo conectadas a uma única entrada de rastreador de ponto de máxima potência (MPPT) do inversor.

Os dispositivos de proteção permitidos são fusíveis do tipo gPV (específicos para sistemas fotovoltaicos), segundo a norma IEC 60269-6. Além deles, a norma também permite os disjuntores específicos, de acordo com a IEC 60947-2.

Dimensionamento dos cabos

A norma, embora não imponha um limite rígido, recomenda que a queda de tensão no circuito de corrente contínua não exceda 3%. Os cabos utilizados em arranjos fotovoltaicos devem ser resistentes a condições climáticas extremas e à radiação ultravioleta (UV), conforme especificado pela NBR 16612. Além disso, devem ser capazes de suportar a tensão máxima do sistema, ajustada pela temperatura Voc STC (tensão máxima que um módulo fotovoltaico produz com o circuito aberto).

Aterramento

Para garantir a segurança elétrica, a NBR 16690 exige que todos os elementos condutores expostos dos arranjos fotovoltaicos, como as molduras dos módulos e as estruturas de suporte, sejam devidamente equipotencializados.

Esse termo parece complicado, mas equipotencializar significa conectar esses itens a um ponto comum (o BEP ou barramento de equipotencialização principal) para que todos fiquem no mesmo potencial elétrico.

Depois disso, esses pontos devem ser aterrados de acordo com as diretrizes estabelecidas nas normas ABNT NBR 5410 (Instalações elétricas de baixa tensão) e ABNT NBR 5419 (Proteção contra descargas atmosféricas).

Seccionamento e manobra

A NBR 16690 também fala sobre a necessidade de dispositivos de seccionamento e manobra para permitir a manutenção segura dos sistemas fotovoltaicos. Eles devem ser capazes de interromper a corrente sob carga, garantindo que os circuitos possam ser desenergizados de forma segura para inspeções, reparos ou substituições de componentes.

Sinalização e identificação

Você precisa sinalizar e identificar os componentes para facilitar a manutenção dos painéis. Por exemplo: coloque placas de segurança como “Perigo: tensão CC” e “Não desconectar sob carga”. Além disso, o cabeamento e os componentes do arranjo fotovoltaico devem ter identificação permanente, facilitando a localização e o manuseio durante a manutenção.

Verificação e manutenção

Embora o título da norma se refira a requisitos de projeto, a NBR 16690 não se limita à planta: ela inclui capítulos dedicados à verificação final e à manutenção. O capítulo 7 trata da verificação final — que, numa obra ou instalação, é chamada de comissionamento.

Na inspeção visual, o técnico precisa conferir a integridade dos cabos, conexões e equipamentos, identificação e sinalização adequada e a instalação de dispositivos de proteção.

Já o capítulo 8 fala da importância da manutenção da instalação fotovoltaica, destacando a importância de inspeções periódicas e monitoramento para garantir que o sistema se mantenha seguro ao longo de sua vida útil.
