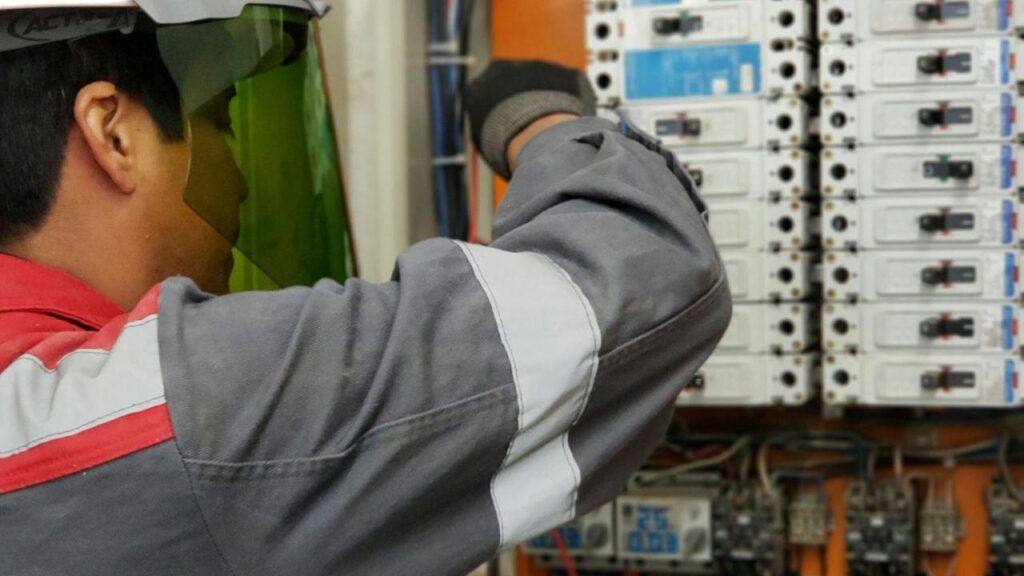

Instalações elétricas: como aliar tecnologia e segurança

A edificação pode ser residencial, comercial ou industrial, não importa: as instalações elétricas serão a “espinha dorsal” desse projeto. Mais do que um conjunto de fios e tomadas, representam um sistema complexo que deve ser planejado e executado com rigor para garantir três pilares fundamentais na construção moderna: segurança, eficiência energética e integração tecnológica.

A negligência em qualquer um desses aspectos pode resultar em riscos à vida, desperdício financeiro e obsolescência precoce da obra.

Neste post, você entenderá a importância de cada um destes pilares e como criar instalações elétricas seguras e, ao mesmo tempo, tecnológicas. Continue a leitura:

Segurança: pilar essencial para instalações elétricas

A segurança é o requisito crítico de qualquer projeto elétrico. No Brasil, a Norma Brasileira Regulamentadora (NBR) 5410, que estabelece as condições para instalações elétricas de baixa tensão, é a base desse setor. Seu principal objetivo é proteger pessoas e animais contra choques e evitar incêndios de origem elétrica.

Dispositivos de proteção essenciais

Para aplicar a NBR 5410, é preciso incluir dispositivos de proteção que atuem em diferentes níveis de risco:

Aterramento

Também chamado de fio-terra, o aterramento é a medida de segurança mais importante. Esse sistema de proteção contra choques garante que qualquer fuga de corrente causada por falhas de isolamento seja desviada para a terra, protegendo o utilizador do equipamento. Sua instalação é obrigatória e fundamental para o funcionamento de outros dispositivos de segurança.

Disjuntores

Disjuntores são dispositivos termomagnéticos que interrompem o fluxo de corrente elétrica automaticamente em caso de sobrecarga (excesso de consumo) ou curto-circuito.Seu dimensionamento correto evita o sobreaquecimento dos cabos e, consequentemente, o risco de incêndio.

Dispositivo Diferencial Residual (DR)

O DR é um dispositivo de alta sensibilidade projetado para detectar pequenas fugas de corrente que possam passar pelo corpo humano. A sua instalação é obrigatória em circuitos que atendem áreas molhadas (cozinhas, casas de banho, áreas de serviço) e em tomadas externas, protegendo diretamente contra choques elétricos fatais.

Como manter a eficiência energética da instalação

Com o aumento constante da conta de energia elétrica e a exigência de instalações mais sustentáveis, a eficiência energética — geração da mesma quantidade de energia com menos recursos naturais — deixou de ser um luxo para se tornar uma necessidade. Uma instalação elétrica eficiente é aquela que minimiza as perdas de energia desde a entrada até o ponto de utilização. Veja como fazer:

Dimensionamento otimizado de condutores

Um dos principais vilões da eficiência energética é a perda por efeito Joule, que ocorrem quando a energia é dissipada sob a forma de calor nos condutores.Cabos subdimensionados (com secção menor do que a ideal) apresentam maior resistência e, consequentemente, maior aquecimento e perda de energia.

Um bom projeto de instalações elétricas deve dimensionar os cabos não apenas pelo critério de segurança (capacidade de condução de corrente), mas também pela queda de tensão.

Manter a queda de tensão dentro dos limites mínimos (geralmente 2% a 4% da tensão nominal) garante que os equipamentos recebam a tensão correta para operar com máxima eficiência e prolonga a sua vida útil.

Equipamentos e iluminação

A eficiência da instalação elétrica também depende da escolha dos equipamentos que serão conectados. Veja alguns exemplos de como otimizá-la:

• iluminação LED: lâmpadas LED consomem significativamente menos energia e têm uma vida útil muito superior;
• eletrodomésticos eficientes: o selo de eficiência energética (como o PROCEL no Brasil) garante que a carga total da instalação seja a menor possível;
• sistemas de aquecimento: aquecedores solares ou a gás podem reduzir consideravelmente o consumo elétrico.

A eficiência energética, portanto, é uma combinação de projeto inteligente (dimensionamento) e escolha consciente de componentes (cargas).

Automação eficaz

A automação utiliza sistemas de controle para gerir a energia e os dispositivos de forma dinâmica. Em áreas de passagem ou em grandes edifícios, por exemplo, o uso de sensores que acionam a iluminação apenas quando há alguém presente maximiza a economia de energia.

Já no contexto geral da obra, sistemas de gestão de energia podem monitorizar o consumo em tempo real e desligar cargas não essenciais em horários de pico ou quando a demanda exceder um limite pré-estabelecido.

Por fim, a tecnologia permite a integração da instalação elétrica com outros sistemas da obra, como segurança (câmaras, alarmes), climatização e multimédia, todos controlados a partir de uma interface centralizada, como um smartphone ou painel tátil.

Casa inteligente

Para que a automação seja realmente eficaz, a instalação elétrica deve ser planejada para suportar a infraestrutura de comunicação de toda a casa.

• rede estruturada: cabos de rede de alta velocidade e a previsão de pontos de acesso Wi-Fi em locais estratégicos são tão importantes quanto a distribuição de tomadas;
• quadros de distribuição inteligentes: permitem a fácil integração de módulos de automação (como relés controlados por programas), facilitando a expansão futura do sistema;
• alimentação ininterrupta: para sistemas críticos de segurança e automação, a previsão de um Uninterruptible Power Supply (UPS) garante que falhas de energia não interrompam a eficiência da casa.
